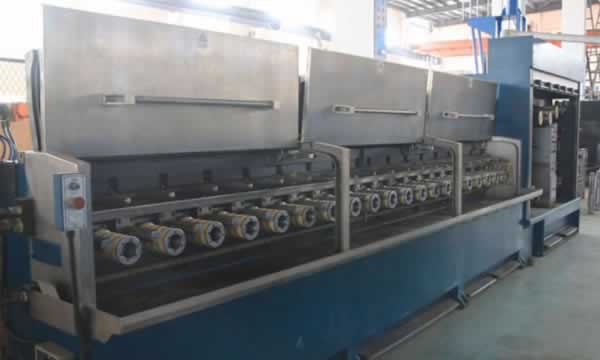

Многониточный волочильный стан

Применение
Многониточный волочильный стан отличается более высокой производительностью по сравнению с однониточными. Волочильная линия способна вытягивать до 8 нитей медной проволоки одновременно, поэтому данное оборудование идеально подходит для крупных предприятий по производству проволоки.

Контактная форма
Параметры
Диаметр проволоки на входе φ 2.0-φ 2.6 мм
Диаметр проволоки навыходе Φ 0.15-Φ 0.70 мм
Кол-во одновременно волочимых нитей 8
Скорость волочения Макс. 28 м/с
Кол-во волок Макс. 22

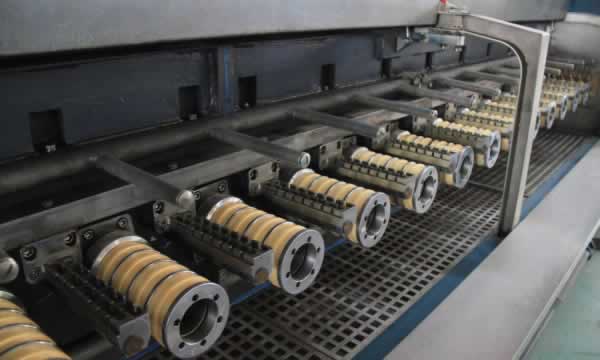

Волочильные барабаны 100 мм, 8 желобов для многониточного или параллельного волочения
Покрытие: карбид вольфрама или оксид циркония
Удлинение проволоки 11 x 25% / 5 x 19.44 % /3 x 9.04% , возможность регулировки и удобной замены волок
Волоки Макс. диаметр 28 мм / 25.4 мм; макс. толщина 12 мм
Подача сжатого воздуха 6 бар, избыточное давление (7 x 105 Па), фильтрованный воздух
Намоточный барабан DIN 630 (или по запросу клиента)
Направление волочения слева направо
Уровень шума < 85 дБА (без учета основного двигателя)
Производительность 8 x φ 0.150 мм = 28.0 м/с
8 x φ 0.203 мм = 25.0 м/с
8 x φ 0.250 мм = 23.0 м/с
8 x φ 0.300 мм = 15.0 м/с
8 x φ 0.400 мм = 12.0 м/с
При обработке луженой проволоки производительность снижается приблизительно на 20%
