Линия волочения проволоки

Применение
Линия волочения проволоки используется для вытягивания медной катанки диаметром 8 мм с целью получения проволоки диаметром 1.2~4.0 мм (или алюминиевой катанки диаметром 9.5 мм для получения проволоки диаметром 1.7~4.8 мм), а также её дальнейшего отжига и сматывания в бухты.

Контактная форма

Компоненты оборудования
Отдатчик, волочильный стан, установка для отжига (только для медной проволоки), натяжной механизм, автоматическая приёмно-намоточная машина с двумя катушками (или стандартная моталка по запросу клиента), острильный станок и съемник, электрическая система управления.

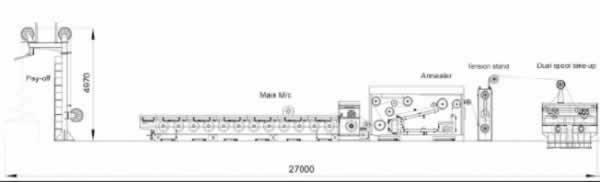

Схема оборудования
Фото основных элементов оборудования

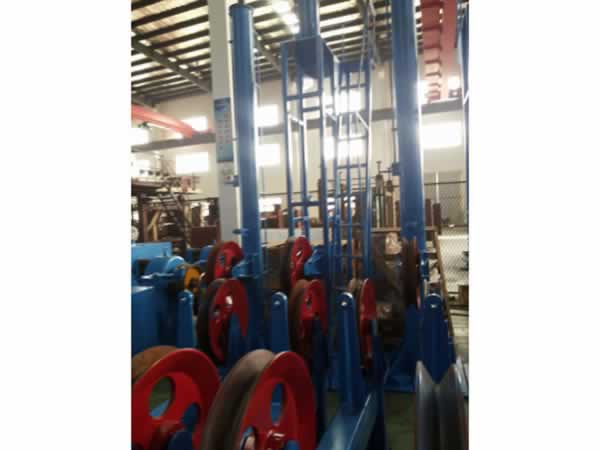

  • Отдатчик

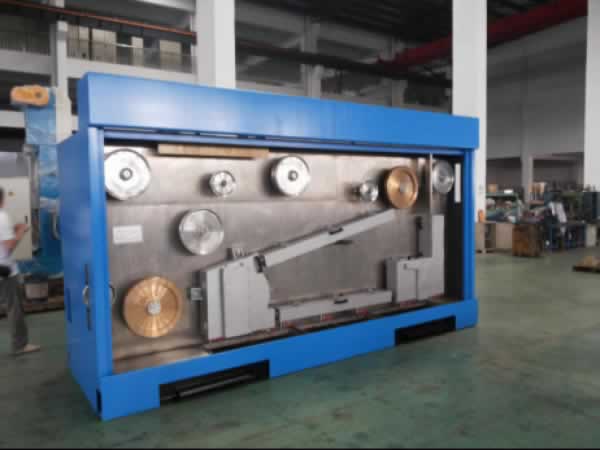

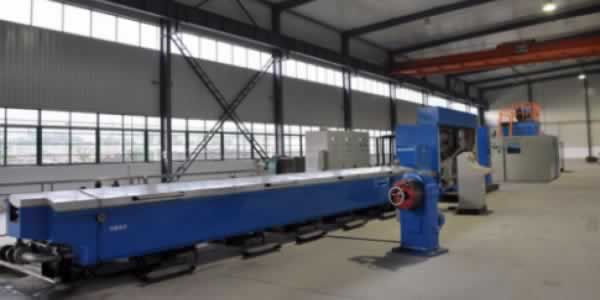

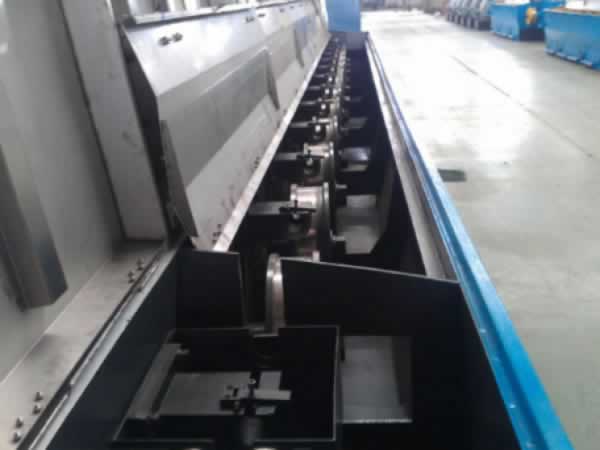

  • Волочильный стан

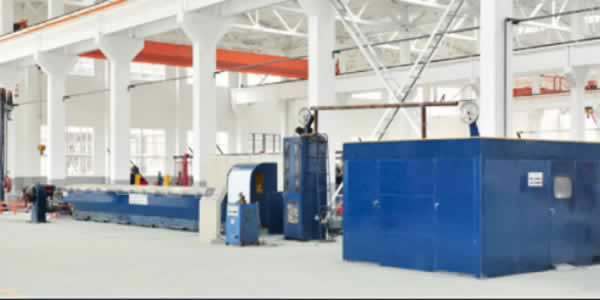

  • Установка для отжига

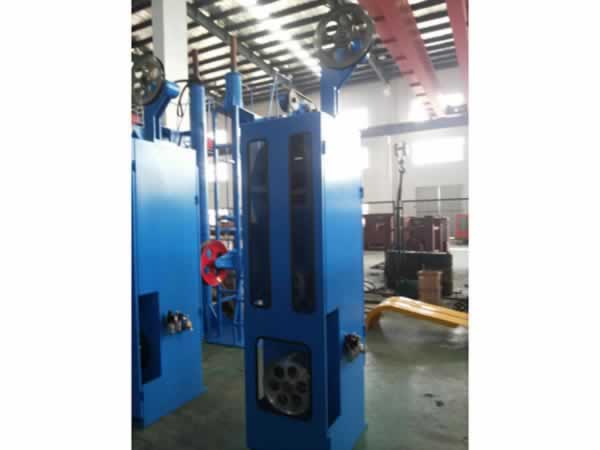

  • Натяжной механизм

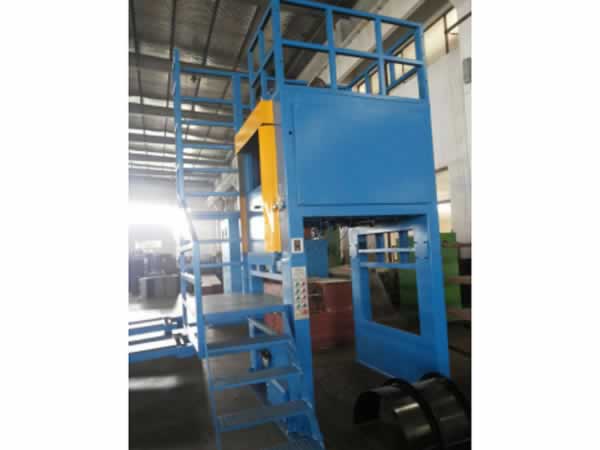

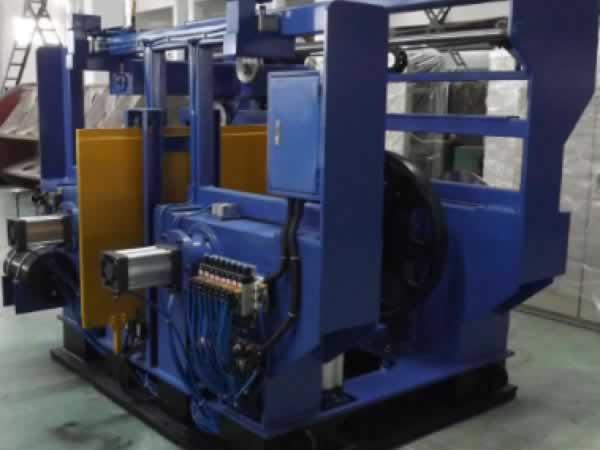

  • Приёмно-намоточная машина с двумя катушками
  • Моталка

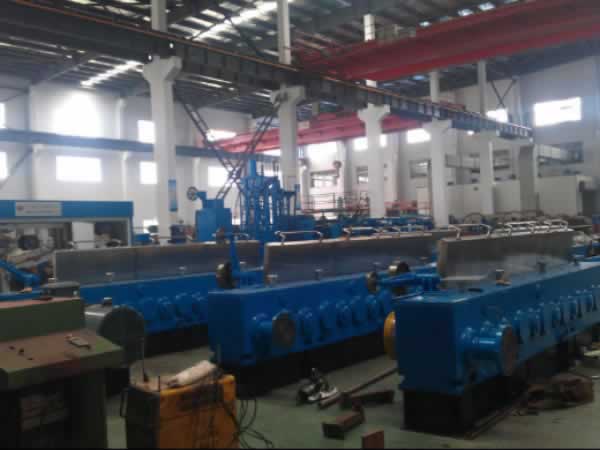

  • Производственный цех

Основные характеристики
1. Волочильная машина имеет цельнолитую станину и характеризуется выверенной конструкцией, низким уровнем шума при работе, высокой производительностью и экономической эффективностью.
2. Тяговые шайбы диаметром 450 мм расположены в один ряд под небольшим наклоном, что позволяет избежать избыточного трения и пережима медной проволоки. Они обладают высокой твердостью и прочностью. Промежуточные и тяговые шайбы приводятся в движение отдельными двигателями. Благодаря оптимизированной электротехнической шине скорость их вращения можно регулировать в синхронном режиме. Волоки можно легко заменить.
3. Тяговые шайбы охлаждаются путём погружения в смазку. Волоки и медная проволока охлаждаются распылением смазки.
4. Для предотвращения протечек охлаждающего масла в коробку передач используются различные способы уплотнения.
5. Тяговые шайбы, промежуточные шайбы и направляющее колесо подвергаются различным видам обработки для повышения их твердости, прочности и износостойкости.
6. Коробка передач использует шестерни из стали 20CrMnTi, прошедшие прецизионную обработку, науглероживание и закалку.
7. Основной тяговый двигатель, двигатель промежуточных тяговых шайб и двигатель приёмно-намоточной машины оснащены цифровыми регуляторами скорости от Siemens.

Основные технические параметры

Высокоскоростная линия для волочения медной проволоки
Модель LHT450/9 LHT450/11 LHT450/13
Диаметр медной катанки на входе (мм) Ø 8 Ø8 Ø 8
Диаметр медной проволоки на выходе (мм) Ø 2.0~4.0 Ø 1.5~4.0 Ø 1.2~4.0
Макс. количество волок 9 11 13
Диаметр тяговой шайбы (мм) 450
Макс. скорость волочения (мм/с) 20 22 25
Мощность основного двигателя (кВт) 280 280 280
Мощность установки для отжига 60V×5000A(6000A)
Обработка тяговых шайб Вольфрамовое покрытие
Размер приёмной катушки (мм) PND500/630
Способ охлаждения Погружение в масло и распыление масла
Контактная форма
Высокоскоростная линия для волочения проволоки из алюминия/алюминиевых сплавов
Модель LHD450/9 LHD450/11 LHD450/13
Диаметр медной катанки на входе (мм) Ø 9/12 Ø9/12 Ø9/12
Диаметр медной проволоки на выходе (мм) Ø 2.8~4.8 Ø 2.2~4.8 Ø 1.7~4.8
Макс. количество волок 9 11 13
Диаметр тяговой шайбы (мм) 450
Макс. скорость волочения (мм/с) 20 22 25
Мощность основного двигателя (кВт) 220 220 250
Обработка тяговых шайб Вольфрамовое покрытие
Размер приёмной катушки (мм) PND500/630
Способ охлаждения Погружение в масло и распыление масла
Контактная форма
Среднескоростная линия для волочения медной проволоки
Модель LHT400/13 LHT400/11 LHT400/9 LHT400/8
Диаметр медной катанки на входе (мм) Ф8
Диаметр медной проволоки на выходе (мм) Ф1.2~Ф3.2 Ф1.6~Ф3.2 Ф2.3~Ф3.2 Ф2.6~Ф3.2
Макс. количество волок. 13 11 9 8
Макс. скорость волочения (мм/с) 20 18 12 12
Станина Цельнолитая, чугунная
Трансмиссия Зубчатая передача с прецизионно обработанными шестернями
Диаметр тяговой шайбы(мм) Ф400
Обработка тяговых шайб Вольфрамовое покрытие
Мощность основного двигателя (кВт) 160 132 132 132
Способ охлаждения Погружение в масло
Опциональное оборудование Установка непрерывного отжига 350T
Приёмно-намоточная машина с двумя катушками
Моталка
Приёмно-намоточная машина с одной катушкой QD630
Опциональные функции Система быстрой замены волок
Установка непрерывного отжига 350T
Модель 350T
Конструкция Горизонтальная
Диаметр тяговой шайбы(мм) Ф350
Диаметр проволоки (мм) Ф1.2~Ф3.2
Защитный газ Пар или азот
Напряжение 0~60B
Ток 0~4500A
Контактная форма
Среднескоростная линия для волочения алюминиевой проволоки
Модель LHD400/13 LHD400/11 LHD400/9
Диаметр медной катанки на входе (мм) Ф9.5
Диаметр медной проволоки на выходе (мм) Ф1.8~Ф4.2 Ф2.3~Ф4.2 Ф3.0~Ф4.2
Макс. количество волок 13 11 9
Макс. скорость волочения (мм/с) 20 18 15
Станина Цельнолитая, чугунная
Трансмиссия Зубчатая передача с прецизионно обработанными шестернями
Диаметр тяговой шайбы (мм) Ф400
Обработка тяговых шайб Вольфрамовое покрытие
Мощность основного двигателя(кВт) 132 110
Способ смазки Погружение в масло
Приёмно-намоточная машина С двумя катушками
С одной катушкой
Опциональные функции Система быстрой замены волок
Контактная форма
