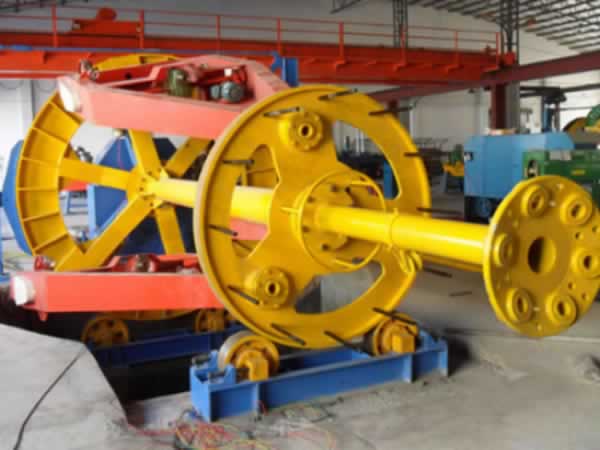

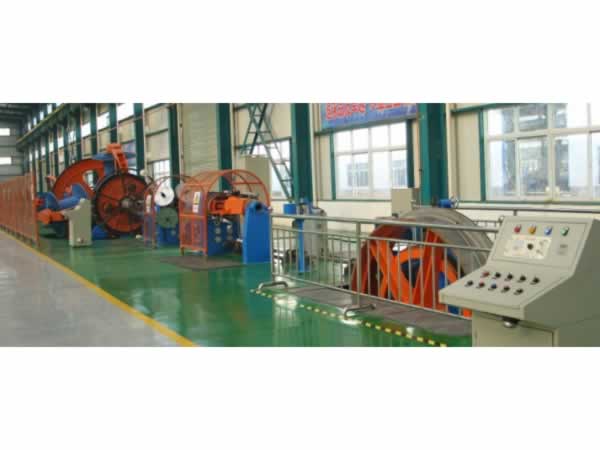

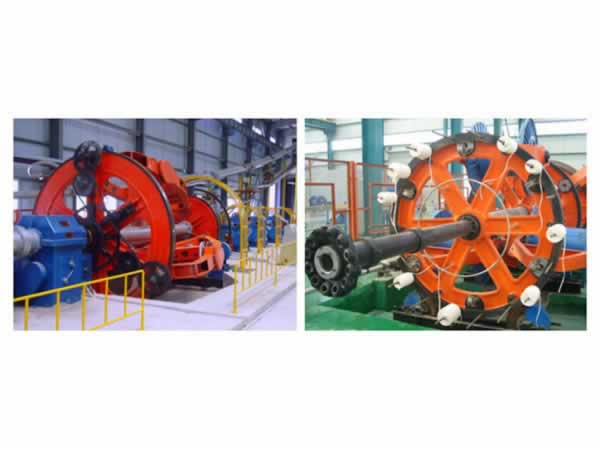

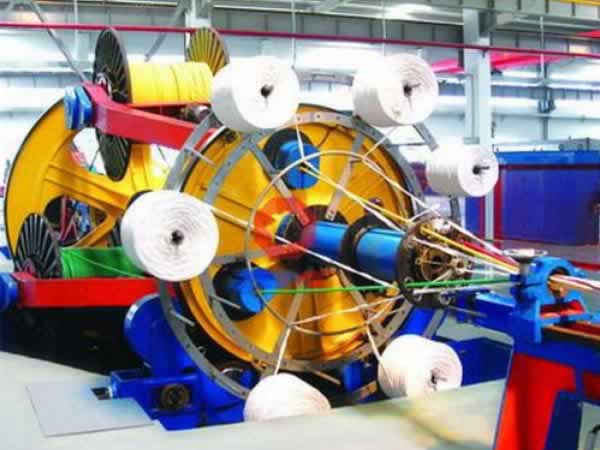

Машина для скрутки кабеля

Контактная форма

Применение
Машина для скрутки кабеля предназначена для изготовления средне- и низковольтных кабелей и проводов, телефонных, сигнальных кабелей и т.д.

Основные характеристики
1. Данное кабельное оборудование отличается высокой экономической эффективностью.
2. Крутильная машина может осуществлять скрутку с откруткой и предварительную скрутку.
3. Оборудование оснащено системой управления ПЛК, которая позволяет регулировать шаг скрутки и синхронизировать скорость крутильной машины и приёмного барабана.
4. Тяговое устройство гусеничного типа приводится в действие отдельным двигателем.
5. Машину можно укомплектовать лентообмоточным устройством или станком для наложения кабельной брони.

Основные компоненты оборудования
1. Крутильная клеть 1 комплект
2. Держатель калибра 1 комплект
3. Лентообмоточное устройство 1 комплект
4. Станок для наложения кабельной брони 1 комплект
5.Устройство для измерения длины 1 комплект
6. Тяговый барабан 1 комплект
7. Безвальный приёмный барабан 1 комплект
8. Система трансмиссии 1 комплект
9. Электрическая система управления 1 комплект
10.Защитное ограждение 1 комплект
Параметры
Размер барабана(мм) Макс. скорость вращения (об/мин) Диаметр жилы кабеля (мм) Нагрузочнаяспособность (кг)
6B 12B 18B
Ø400 150 131 115 Ø1.0~Ø2.5 100
Ø500 123 109 96 Ø1.5~Ø6.0 200
Ø630 100 87 77 Ø2.0~Ø10.0 300
Размер барабана(мм) Макс. скорость вращения (об/мин) Диаметр жилы кабеля (мм) Нагрузочнаяспособность (кг)
3B 6B (1+3)B (1+1+3)B
Ø1000 40 40

Ø5.0~Ø20.0 2000
Ø1250 32 32 32 32 Ø6.0~Ø25.0 3000
Ø1600 21 21 21 21 Ø10.0~Ø35.0 4000
