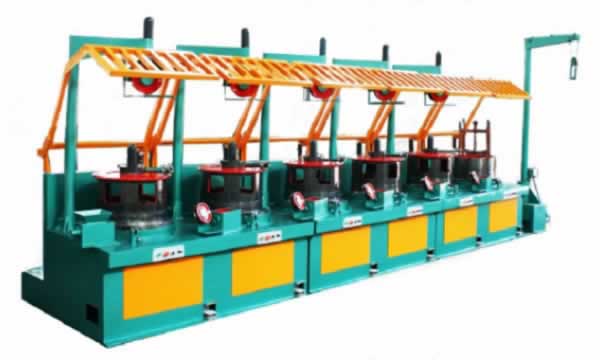

Волочильный стан с вертикальными барабанами

Контактная форма

Описание
олочильный стан с вертикальными барабанами является легко адаптируемым оборудованием для производства различных видов металлической проволоки, включая стальную проволоку, сварочную проволоку, оцинкованную проволоку и проволоку из легированной стали. Машина может быть оборудована намоточными устройствами барабанного или лоткового типа диаметром 630-800 мм.
Примечание: конфигурация оборудования может быть адаптирована под требования заказчика.

Схема производственного процесса
Разматывание заготовки → Очистка заготовки (предварительная обработка)→ Острение заготовки→ (Стыковая сварка) → Волочение → Сматывание в бухту.

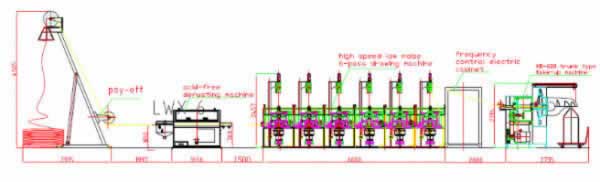

Конфигурация оборудования

Основные характеристики
1. Волочильный стан состоит из приводной системы, волочильных барабанов, станины, рамы, намоточного механизма и электрической системы управления. Вращение волочильных барабанов обеспечивается двигателем серии JZT или Y. При этом барабаны установлены в вертикальном положении.
2. Рычаг аварийной остановки расположен непосредственно возле контрольного блока.

Основные параметры
Модель Диаметр барабана Макс. диаметр проволоки на входе Мин. диаметр проволоки на выходе Скорость волочения Мощность двигателя Масса
LW1-6/560 560мм 6.5-4.4мм 2.5-1.76мм 300м/мин 18.5-22кВт 2000кг
LW1-6/550 550мм 6.5мм 2.5мм 294м/мин 15-22кВт 1400кг
LW1-6/450 450мм 4мм 1.6мм 280м/мин 7.5-15кВт 1100кг
LW1-6/350 350мм 2.6-1.5мм 1.2-0.7мм 227м/мин 5.5кВт 700кг
