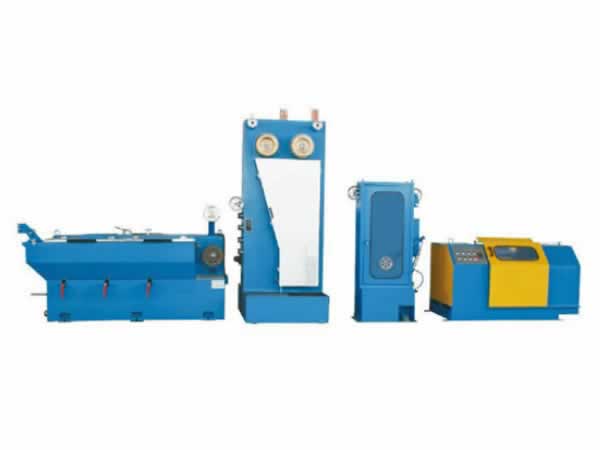

Линия среднего волочения медной проволоки

Применение
Линия среднего волочения медной проволоки предназначена для вытягивания медной катанки диаметром 3.5 мм с целью получения проволоки диаметром от 0.4 мм.

Контактная форма

Основные характеристики
1. Система автоматического контроля натяжения и двойной инверторный привод.
2. Цельнолитая чугунная станина волочильной машины для максимальной стабильности производственного процесса.
3. Тяговые шайбы покрыты износостойким вольфрамом.
4. Установка непрерывного отжига в комплекте.

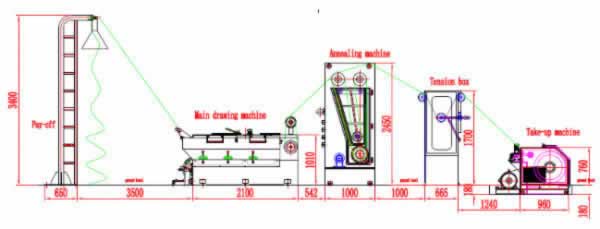

Схема оборудования

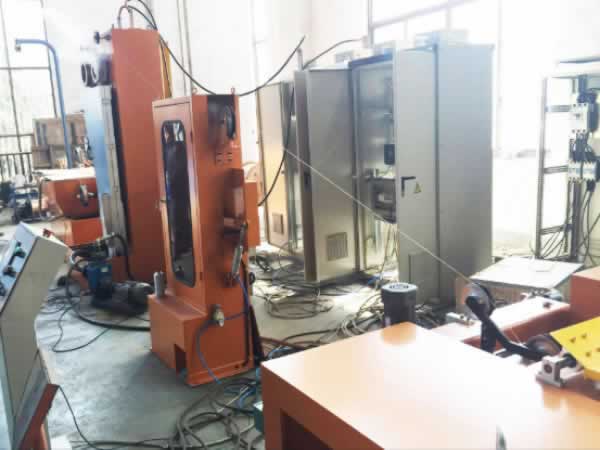

Фото основных элементов оборудования

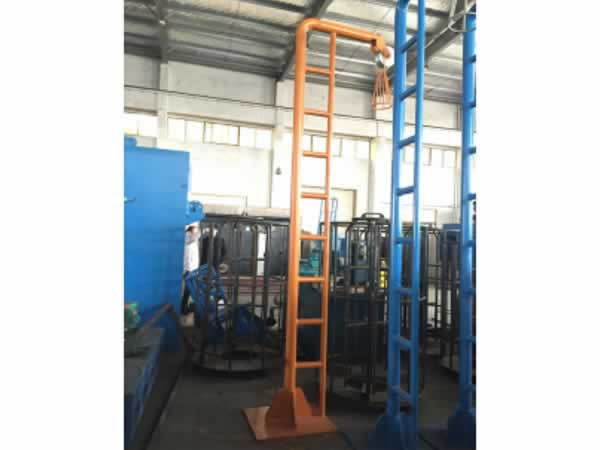

  • Отдатчик

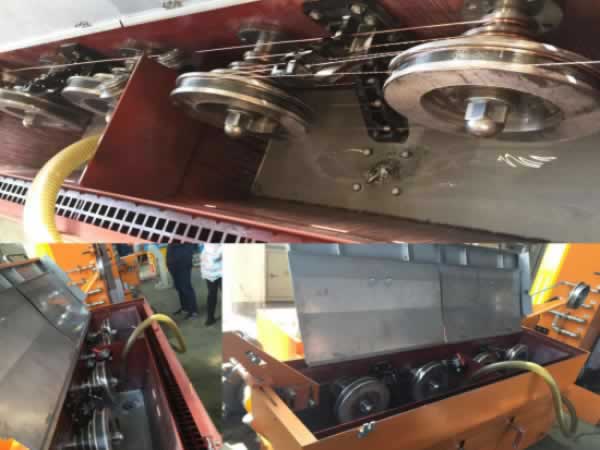

  • Волочильная машина

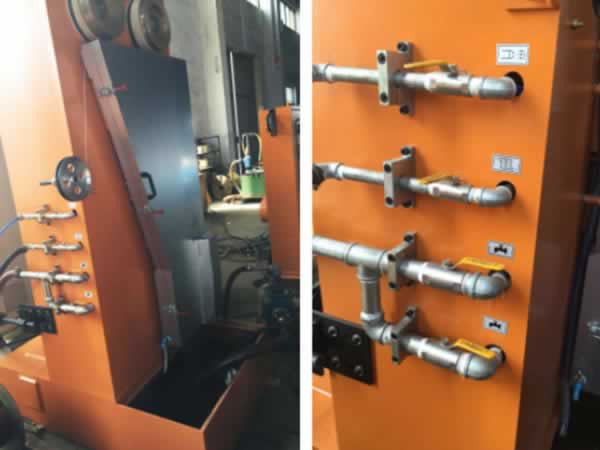

  • Установка непрерывного отжига

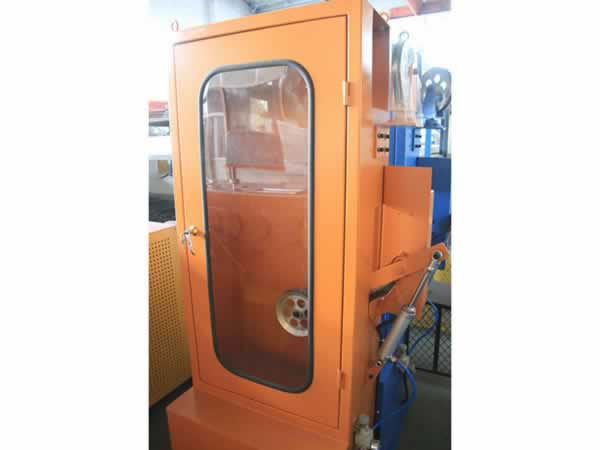

  • Механизм натяжения

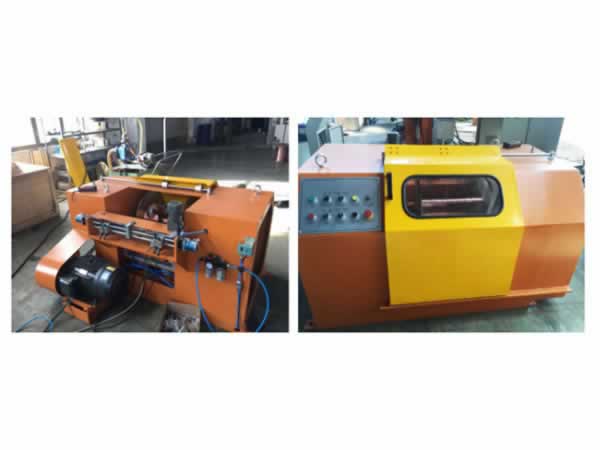

  • Приёмно-намоточная машина
Технические параметры
Модель 280/13DH 300/9DH 250/13DH 250/17DH 260/17D-C 260/17D
Диаметр медной катанки на входе (мм) Ф 3.5
Диаметр медной проволоки на выходе (мм) Ф 0.65~ Ф 2.8 Ф 1.2~ Ф 2.8 Ф 0.65~ Ф 1.60 Ф 0.4~ Ф 1.6 Ф 0.4~ Ф 1.5 Ф 0.4~ Ф 1.2
Макс. количество волок 13 9 13 17 17 17
Макс. скорость волочения (м/мин) 2000 1200 1800 1800 1500 1200
Станина Цельнолитая, чугунная
Коэффициент скольжения 20% 18% 20% 20% 18% 18%
Диаметр тяговой шайбы(мм) 280 300 250 250 260
Трансмиссия Зубчатая передача с прецизионно обработанными шестернями Цепная передача
Мощность основного двигателя (кВт) 55 (45) 37
Мощность двигателя намоточной машины (кВт) 11 (15) 11
Способ смазки Погружение в масло Распыление масла
Размер приёмной катушки(мм) Φ 500/ Φ 630 （диаметр отверстия Φ 127 мм) или по запросу клиента
Опциональноеоборудование Установка непрерывного отжига
Моталка
Установка непрерывного отжига
Модель 350T 250T/B 250T/A
Конструкция Горизонтальная Вертикальная Вертикальная
Диаметр тяговой шайбы(мм) Ф 350 Ф 250 Ф 250
Диаметр проволоки (мм) Ф 0.8~ Ф 2.8 Ф 0.6~ Ф 2.2 Ф 0.4~ Ф 1.2 （Ф 0.4~ Ф 1.6 ）
Защитный газ Пар или азот
Напряжение 0~65В 0~60В
Ток 0~2500A 0~(2000A . 1500A . 1200A)
