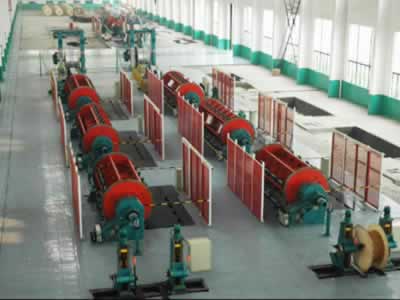

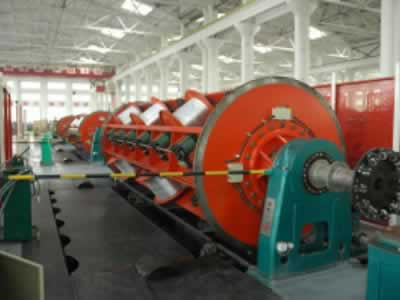

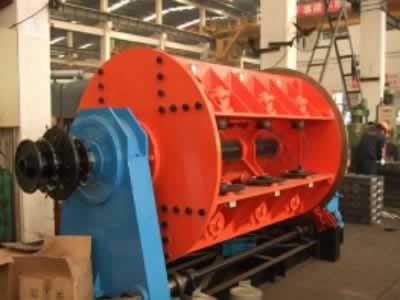

Жесткорамная крутильная машина

Контактная форма

Применение
Жесткорамная крутильная машина предназначена для высокоэффективной скрутки алюминиевой, медной и сталеалюминевой проволоки в процессе производства кабельной продукции. Кабелескруточный станок характеризуется высокой производительностью и наличием должных систем защиты для обеспечения стабильного и непрерывного производственного процесса.

Основные характеристики
1) В одной клети содержится несколько отдающих катушек.
2) Высокий уровень надежности, впечатляющая производительность и безупречная стабильность в работе.
3) Крутильная машина оснащена 36-ступенчатой коробкой передач и двойным тяговым устройством. В процессе скрутки проволока практически не подвергается трению.
4) Устройство аварийной остановки позволяет мгновенно приостановить производственный процесс в случае разрыва проволоки.
5) Система управления ПЛК от Siemens.

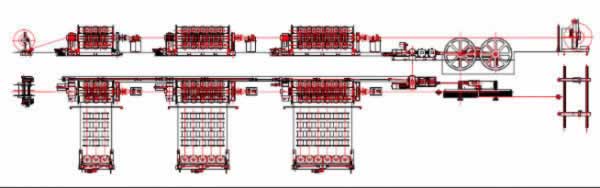

Схема оборудования
Параметры жесткорамной крутильной машины JLK 500
Модель Ед. изм. F-JLK500
Диаметр проволоки мм Медная проволока Ø1.5~4.5
Алюминиевая проволока Ø1.8~5.0
Макс. площадь сечения мм2 Медная проволока 500
Алюминиевая проволока 630
Скорость вращения клети об/мин 63~148
Скорость скрутки м/мин 6.87 ~ 52.2
Шаг скрутки мм 47 ~ 825
Диаметр тягового барабана мм Ø 2000*2
Размер центрального отдающего барабана мм PN1600
Размер отдающей катушки в клети мм PND500
Размер приёмного барабана мм PN 2500
Высота центров мм 1000
Мощность двигателя кВт 55
Параметры жесткорамной крутильной машины JLK630 (с функцией регулировки индуктивности)
Модель Ед. изм. F-JLK630
Диаметр проволоки мм Медная проволока Ø 1.5~4.5
Алюминиевая проволока Ø 1.8~5.0
Макс. площадь сечения мм2 Медная проволока 300
Алюминиевая проволока 400
Скорость вращения клети об/мин 6 барабанов 75~174
12 барабанов 67~156
18 барабанов 57~133
24 барабана 48~112
30 барабанов 43~100
Скорость скрутки м/мин 6~45.6
Шаг скрутки мм 34~1041
Диаметр тягового барабана мм Ø 2500*2
Размер центрального отдающего барабана мм PN1600
Размер отдающей катушки в клети мм PND630
Размер приёмного барабана мм PN2000
Высота центров мм 1000
Мощность двигателя кВт 45
Параметры жесткорамной крутильной машины JLK710 (с функцией регулировки индуктивности)
Модель Ед. изм. F-JLK710
Диаметр проволоки мм Ø2.2~6.5
Скорость вращения клети об/мин 40~156
Скорость скрутки м/мин 6~44
Шаг скрутки мм 55 ~ 1050
Диаметр тягового барабана мм Ø 2500
Высота центров мм 1100
Размер отдающей катушки в клети мм PND710
Размер центрального отдающего барабана мм PN1600
Размер приёмного барабана мм PN3150
Мощность двигателя кВт 185(DC)
Общая мощность кВт 220
