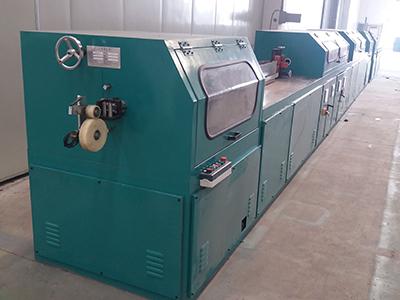

Агломерационная машина для полиимидной пленки

Предел производства
Одна машина с одной производственной линией
Сырье: секция: 10 ~ 80 мм2
Резьбонарезная головка пленки
Размер шпульки: внешний диаметр. Φ330мм, внутренний диаметр. Ø76 мм, ширина пленки 10 ~ 130 мм
Напряжение питания: 415 В 50 Гц
Направление: правый (ввод), левый (выход), когда обращают к машине

Структуры и технические параметры оборудования
Composed with: Pay off, the main machine: felt locator, straightening device, polishing dust removal device, hot air dry device, concentric taping film head (1 head, 1 film), carter pillar traction device, removable high frequency generator (with infrared sensor), high-frequency generator water recycling device, high temperature resistant quadrilateral pressure device (the first), small radiation furnace, high temperature resistant quadrilateral pressure device (the second), small radiation furnace, high temperature resistant quadrilateral pressure device (the third), cool water groove, hot air dry unit, felt locator, carter pillar tractor device, roller type measure meters unit, and захват.

Контактная форма

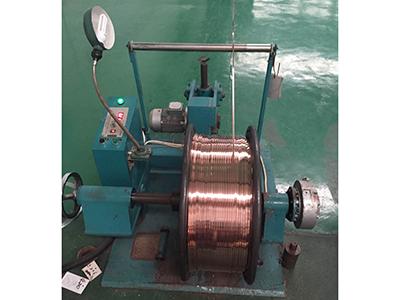

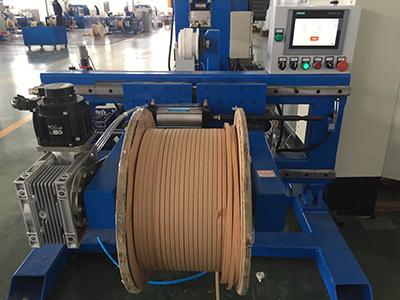

PS-800 Подъемная барабана 1 набор
Электрическая подъемная барабана( магнитный тормоз)
тип подъема вверх и вниз
тип зажима тип плунжера
Вес груза max. 800 kg
Нет необходимости в автоматической намотке/p>

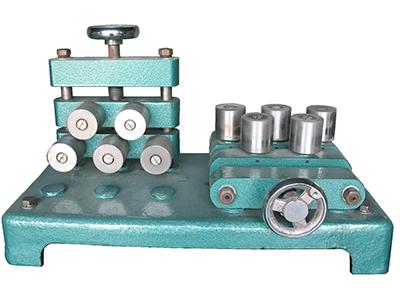

Устройство для выпрямления: 1 набор
Вал выпрямления: 10 шт
Диаметр валов: 47 mm
Диаметр вала: 70 mm
Материал валов: нейлон

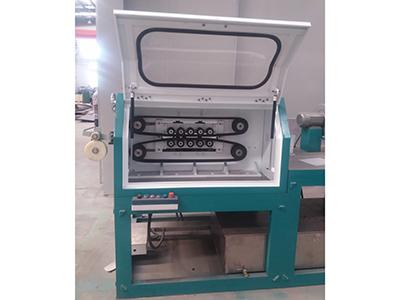

Тяговое устройство: 1 набор
Длина контакта: 320 мм
Тип ремени:Зубчатый ремень
Ширина ленты: 40 мм
Материал ремени: высокопрочная резина
Дисковод: сервосистема
способ зажима: пневматический
Mакс.растяжение: 500 kг
Макс.расстояние ремени: 40 мм
Синхронизация:управление сервосистемы

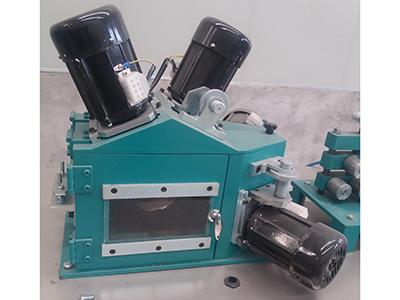

Очищающее устройство: 1 набор
Каждый комплект очищающего устройства с четырьмя сторонами имеет
4 двигатели(0,25 кВт), расположенные под 90 градусов,
Очистите заусенцы и слой окисления на медной проволоке.
Чистящие материалы: нейлоновая щетка
Скорость работы щетки: 1440 оборотов

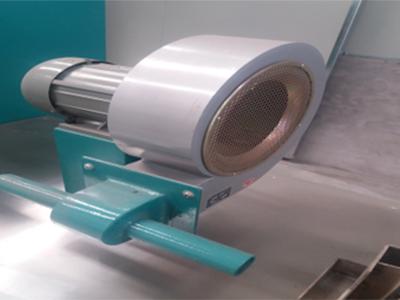

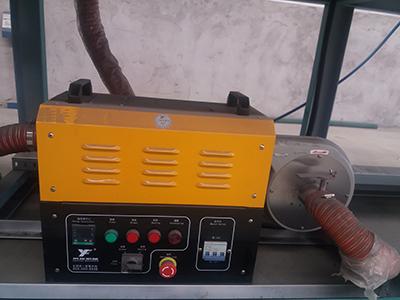

Устройство для циркуляции горячего воздуха : 1 набор
Мощность нагревания: 5 квт, мощность вентилятора: 0.25квт

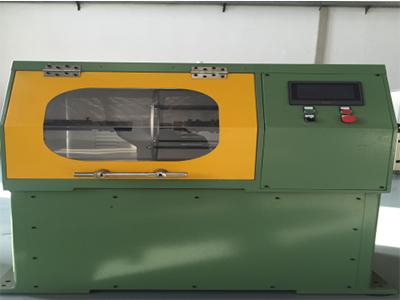

обмотка пленки: 1 набор
Тип обертки: концентрическая головка для снятия пленки.Каждая ленточная головка может обернуть 1 слой пленки.
Направление обертывания: каждая оберточная головка может быть положительным вращением,инвертированием и остановкой.Он может обеспечить зазор,обертывание шва,перекрытие 1/2 или 2/3.Регулировка угла поворота.
Номинальная скорость упаковки:1000 об/мин.
Расстояние дрейфа заготовки: ≤±0.2mm
Тип регулировки высоты:Он имеет два курса для установки значения: если вы хотите установить 2,5 мм, сначала вы можете установить 2 в первом курсе, а затем на втором курсе вы можете установить 5 мм, если вы хотите установить 2,6 мм, вам просто нужно установить 1мм на втором курсе 1 мм.
Тип натяжени : каждая упаковочная головка оборудована
С устройством постоянного натяжения серводвигателя и автоматической остановкой
Разрыва пленки.
Каждая упаковочная головка может установить 1 лоток с лентой. Максимальный наружный диаметр лотка составляет 300 мм. Диаметр отверстия лотка составляет 76 мм.
На каждой намоточной головке может быть установлен 1 лоток с лентой. Максимальный диаметр 300 мм, диаметр диска 76 мм.
Каждая упаковочная головка имеет собственную защитную крышку с мягким освещением.

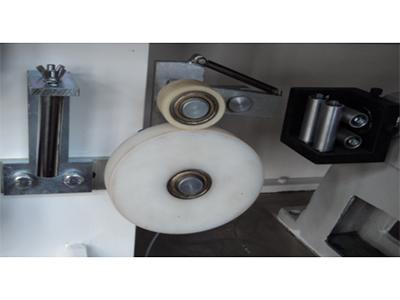

Направляющее колесо будет использоваться для закрепления сердечника проволоки, материала направляющего колеса, скелета упаковочной головки, алюминиевого сплава с зоной проводимости, поверхностного окисления.
Тип накопителя: сервопривод
Замок: механическая блокировка Германии

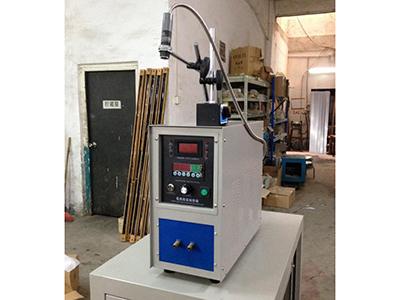

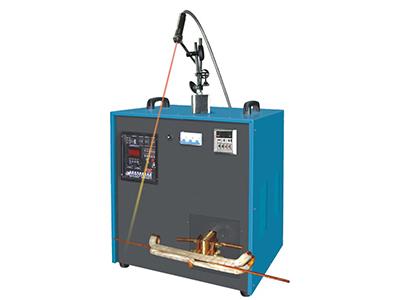

Высокочастотный генератор: 1 набор

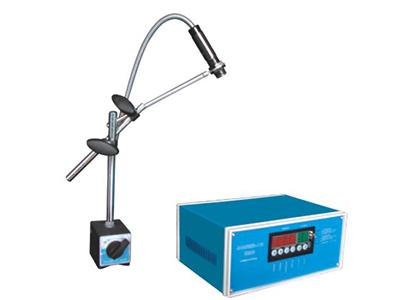

Модель представляет собой высокочастотный генератор GP-45B. Он имеет задержку спекания и начинает заблаговременно функцию, мощность 45 киловатт, чтобы обеспечить запуск и прекращение этого качества линии спекания, высокую частоту в целом устройстве. После выключения, высокочастотное перемещение вперед в целом, устройство снова загружается, высокая частота в целом медленно возвращается в исходное положение (расстояние перемещения от 100 до 250 мм, фактическое расстояние до длины Тюнер) мобильный режим с редукторным винтом.

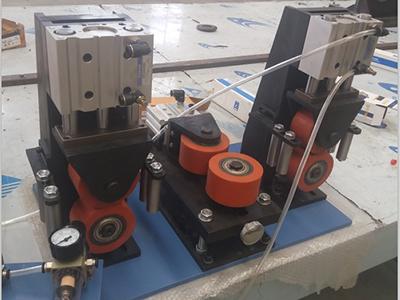

Четырехсторонный жаростойкий пресс: 3 набора
Зажимной ролик имеет диаметр 90 мм. Материал - силиконовая резина. Регулировка вверха и вниза - пневматический зажим. Левая и правая регулировка имеет два вида регулировки. Малый размер подходит для ручной регулировки. Большой размер подходит для пневматической регулировки. Как вы можете видеть на картинке, мы можем использовать пневматическую регулировку с одной стороны, и вы можете использовать ручную регулировку, которая может гарантировать, что он может использовать оба типа регулировки. Он включает в себя три набора высокочастотного индикатора, который хорош для прилипания к тонкой пленке,оголенного медного провода и устранения пузырьков. Дно можно отрегулировать, а колесо можно использовать много раз.

Малая нагревательная печь : 2 набора
Пластина из нержавеющей стали длиной 4 метра разделяет печь на две секции. В печи установлены три нагревательные трубки из нержавеющей стали, каждая из которых имеет мощность 1,2 киловатт. Общее движение печи электрическое, а 2 секции печи с 1 набором регуляторов температуры размещаются отдельно. Он может регулировать температуру печи отдельно. Когда ремень сломан, печь автоматически удаляется от источника тепла. В случае сбоя питания вы также можете использовать ручное колесо для удаления и предотвращения выпекания продукта.
Малая нагревательная печь только нуждается в пластине из нержавеющей стали,а не в полке. Нагревательная печь может использоваться с датчиком дальнего инфракрасного, который может автоматически регулировать температуру.

канавка холодной воды: 1 набор
Изготовлен из нержавеющей стали,длиной 1,2 метра

Сушилки горячим воздухом: 1 набор
Малая сушилка горячим воздухом,мощностью 0.75 Квт,для сушки водяного пятна.

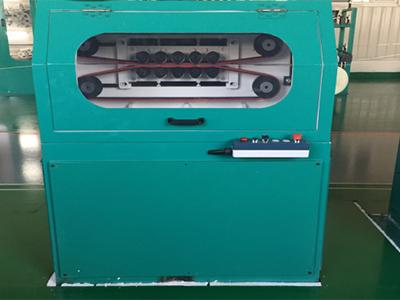

гусеничное тягач: 1набор модель 1120
Длина контакта: 320 мм
Форма ремня: зубчатый ремень
Ширина ленты: 40 мм
Материал ленты: высокопрочная резинка
Привод гусеницы: с сервоприводом
Способ зажима: пневматический
Maкс. Сила тяги: 500kgs
Maкс. Расстояние тяги: 40mm
Синхронизация:с сервоприводом
Два набора тяговых устройств используют синхронизирующий сигнал. Тип захвата принимает режим скорости и режим крутящего момента,часть захвата и кодер - сигнал синхронизации.
Когда нажмите кнопку остановки, оберточная головка и тяговое устройство будут остановлены вместе и не будут прерывать обертывание.
Что касается цвета ленты, мы отправим вам карточку цвета, чтобы вы могли выбрать тот, который подходит именно вам.

Дозатор: 1 набор
Цифровой дисплей с помощью контактного провода направляющего (нейлонового) колеса для подсчета, когда он достигает заданной длины, машина автоматически останавливается.

Натяжное устройство: 1 набор
