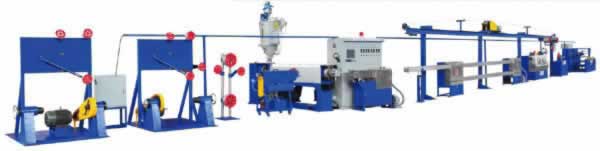

Экструзионная линия для производства кабеля

Экструзионная линия для производства кабеля с диаметром шнека 30-150 мм

Применение
Представленная экструзионная линия используется для производства кабельной продукции с изоляцией из ПВХ, ПЭВД, нейлона и ТПУ. Оборудование может быть также оснащено тройнойэкструзионной головкой для совместной экструзии и системой экструзии в два слоя.

Контактная форма

Комплектация экструзионной линии
Отдатчик, распределительный шкаф, неподвижный лоток, подвижный лоток, аккумулятор, тяговое устройство, приёмное устройство, искровой контрольный прибор.

Опциональные комплектующие
Активный отдатчик, устройство предварительного нагрева, силовой агрегат, лазерный датчик диаметра, шнек МДНГ, приёмное устройство с одним или двумя барабанами, моталка изахлёстыватель.

Характеристики
Экструзионное оборудование характеризуется высокой точностью в работе, соблюдая полную концентричность наложения изоляции. Удобство в эксплуатации достигается благодаря удобному пользовательскому интерфейсу и автоматизированной системе управления.

Параметры
Модель Параметры шнека Производительность(кг/ч) Мощность (кВт) Диаметр готового кабеля (мм)

Диаметр
(мм) 		Соотношение длины и диаметра Скорость вращения
(об/мин) 		ПВХ ПЭВД ПП Основной двигатель Общая мощность
FJX-30 Φ30 25:1 20-110 25 16 13 5.5 21 0.2-1
FJX-40 Φ40 25:1 20-110 40 20 17 7.5 24 0.4-3
FJX-50 Φ50 25:1 20-110 80 40 34 11 28 0.8-5
FJX-60 Φ60 25:1 15-110 100 53 41 18.5 42 1-8
FJX-70 Φ70 25:1 15-110 130 86 68 22-37 50 2-12
FJX-80 Φ80 25:1 10-90 200 122 96 30-55 65 3-25
FJX-90 Φ90 25:1 10-80 240 133 124 37-75 75-113 5-35
FJX-100 Φ100 25:1 85 280 190 150 75-90 134-149 10-60
FJX-120 Φ120 25:1 80 380 260 200 90-132 176-208 12-70
FJX-150 Φ150 25:1 60 650 400 350 110-160 205-255 15-80

Экструзионная линия для производства кабеля с диаметром шнека 70-200 мм

Применение
Производство кабелей с изоляцией из ПВХ, ПЭВД, нейлона и ТПУ.

Контактная форма

Комплектация экструзионной линии
Отдатчик, экструдер, распределительный шкаф, неподвижный лоток, тяговое устройство, приёмное устройство.

Optional Parts
Caterpillar, sparkling machine, diameter-testing laser gauge, LSZH screw, gantry type take-up and pay off, end-shaft type take-up and pay off.

Опциональные комплектующие
Гусеничное тяговое устройство, искровой контрольный прибор, лазерный датчик диаметра, шнек МДНГ, отдающее и приёмное устройство портального типа, отдающее и приёмное устройство концевого вала.

Параметры
Модель Параметры шнека Производительность(кг/ч) Мощность (кВт) Диаметр кабеля на входе (мм) Диаметр кабеля на выходе (мм)

Диаметр
(мм) 		Соотношение длины и диаметра Скорость вращения
(об/мин) 		Производительность Основной двигатель Диаметр кабеля на входе (мм) Диаметр кабеля на выходе (мм)
FJX-70 Φ70 25:1 100 130 30 3-15 4-30
FJX-80 Φ80 25:1 95 180 75 3-20 4-40
FJX-90 Φ90 25:1 90 280 90 3-35 4-45
FJX-100 Φ100 25:1 85 330 110 4-50 5-60
FJX-120 Φ120 25:1 80 420 132 8-70 8-80
FJX-150 Φ150 25:1 70 780 160 8-100 15-120
FJX-200 Φ200 25:1 60 1000 250 30-140 35-145
